イラストレーター 複数アートボード設置とガイド線 、トリムのつけ方

Illustrator

イラストレーターの複数のアートボードでの作業の準備の方法をお伝えします。

作業の流れ

最初に一枚ガイド線をひいたアートボードを作成

アートボードを複製

アートボードの並べ方を変更

座標軸を整える(そうしたい人だけ)

トリムマークをつける

イラストレーター 新規作成

今回はガイド線を作成してから、アートボーを複製しますので、まずは基本の一枚で進めます。



ガイド線をひく

トリム作成用のガイド線作成

塗りなし
線1px(無しでもいいが作りやすいので)

長方形ツール
W210×H297

アートボードの真ん中をクリックして 数値を入力

制作範囲15mmの内側のガイド線作成

塗りなし
線1px(無しでもいいが作りやすいので)

長方形ツール
W180×H267

アートボードの真ん中をクリックして 数値を入力

デザイン中央縦横のガイド線作成

塗りなし
線1px(無しでもいいが作りやすいので)

四角の上の辺を ダイレクト選択ルールで選択

コントロール(mac=command)+C

コントロール(mac=command)+F

線を真ん中へ移動する方法は色々ありますので、お好きなものをご使用ください。

Y:148.5mm

方法:1 変形パネルで中央へ
方法:2 整列で真ん中に設定でもOK!
方法:3 コントロール(mac=command)+SHIFT+M で移動パネル表示 数値を入力
方法:4 選択ツールをダブルクリックで移動パネル表示 数値を入力

塗りなし
線1px(無しでもいいが作りやすいので)

四角の左の辺を ダイレクト選択ルールで選択

コントロール(mac=command)+C

コントロール(mac=command)+F

線を真ん中へ移動する方法は色々ありますので、お好きなものをご使用ください。

X:105mm

方法:1 変形パネルで中央へ
方法:2 整列で真ん中に設定でもOK!
方法:3 コントロール(mac=command)+SHIFT+M で移動パネル表示 数値を入力
方法:4 選択ツールをダブルクリックで移動パネル表示 数値を入力



同じ要領で 4分割 3分割のガイド線をひく



4分割の時の座表

Y:267mm ÷4+15mm=81.75mm
Y:66.75mmx3+ 15mm=215.25mm



3分割の時の座表

Y:267mm ÷3+15mm=105mm
Y:89mmx2+ 15mm=193mm

アートボードを複製する

ガイド線含め全部選択

アートボーツール クリック

コピペで6枚作成

アートボード表示

すべてのアートボードを再配置 クリック

今回は2列にします。

ガイド線を作成

見やすくするために、塗り無し、線:1pxd作成していた線を、ガイド線に変更させます。

表示>ガイド>ガイド線を作成

アートボード複製前にガイド線を作成していても大丈夫です。

座標軸を整える(そうしたい人だけ)

アートボードを複製すると、座表の軸が変更してしまうので、
デザイン上、座表を自分の見やすように変更しても良いと思います。

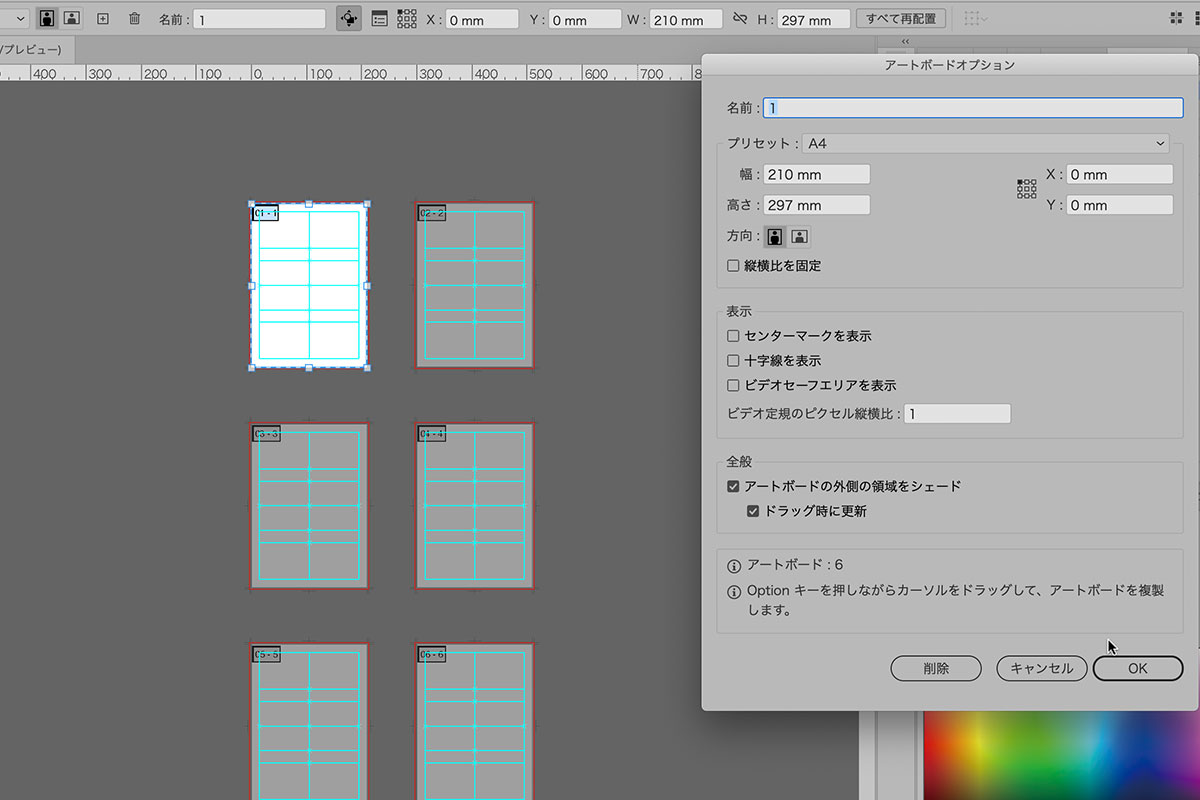

アートボードの「1」を選択

定規>ウインドウの定規に変更



アートボードの定規に変更

1枚目の x、y軸の0から基準でデザインできます。



この方法もありますが、昔でした
↓↓↓↓

細かいところは、作業しやすい数値を、一枚ずつ入力



トリムマークをつける

トリムマームは、アートボード一つずつ設定します。

一番最初に作成した、210mmx297mmの長方形のガイド線を選択して

オブジェクト>トリムマークを作成

ガイド線をロック

ガイド線をロックします。

作業上:ガイド線は、。同じレイヤーでまとめておくと良いと思います。

一枚一枚が全く異なるデザインの際は、アートボードごとにガイド線を作成しても良いと思います。
